Οδηγίες Εγκατάστασης

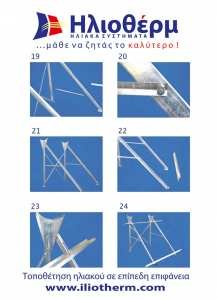

Τοποθέτηση ηλιακού θερμοσίφωνα σε επίπεδη επιφάνεια

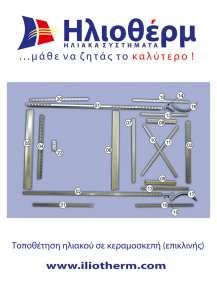

Επικλινής τοποθέτηση ηλιακού θερμοσίφωνα σε κεραμοσκεπή.

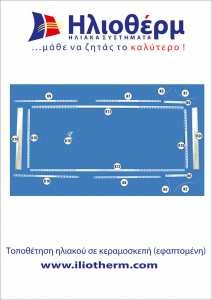

Τοποθέτηση ηλιακού θερμοσίφωνα σε Eφαπτόμενη Kεραμοσκεπή

ΟΔΗΓΙΕΣ ΕΓΚΑΤΑΣΤΑΣΗΣ ΗΛΙΑΚΟΥ ΘΕΡΜΟΣΙΦΩΝΑ

  • Η εγκατάσταση πρέπει να γίνεται σύμφωνα με τους κατά τόπους ισχύοντες κανονισμούς.

  • Πριν την τοποθέτηση του ηλιακού θερμοσίφωνα, πρέπει να γίνει σωστή επιλογή και έλεγχος της επιφάνειας, ώστε να αντέχει το βάρος του συστήματος (π.χ. τοποθέτηση σε κεραμοσκεπή).

  • Η θέση που επιλέγεται δεν πρέπει να σκιάζεται, έτσι ώστε να εξασφαλίζονται τουλάχιστον 4 ώρες ανεμπόδιστης έκθεσης στην ηλιακή ακτινοβολία 10:00 με 14:00.

  • Πρέπει να συμφωνηθεί μεταξύ πελάτη και εγκαταστάτη η διαδρομή των σωληνώσεων καί του καλωδίου έτσι ώστε να εξασφαλίζεται η σωστή λειτουργία του ηλιακού συστήματος. Η συντομότερη διαδρομή είναι καί η καλύτερη λογω απωλειών θερμότητος του ζεστού νερού.

  • Σε περίπτωση που η διαδρομή των σωληνώσεων είναι αρκετά μέτρα θα πρέπει να τοποθετηθεί μεγαλύτερος ηλιακός θερμοσίφωνας για την κάλυψη των απωλειών.

  • Φροντίστε οι σωλήνες που συνδέουν τoν ηλιακό με το δίκτυο να είναι ανθεκτικές και μονωμένες ώστε να αντέχουν σε θερμοκρασίες από -20ºC έως 110ºC και χρησιμοποιείστε ειδική προστασία κατά της υπέρυθρης ακτινοβολίας. Κατά προτίμηση οι σωληνώσεις να καλύπτονται απο πλαστική σωλήνα υδροροής.

  • Ο εγκαταστάτης εχει την δυνατότητα να τοποθετήσει βαλβίδα θερμοκρασίας – πιέσεως στην κορυφή του μπόιλερ για έλεγχο της θερμοκρασίας καί της πίεσης του κλειστού κυκλώματος και θερμοστατική βαλβίδα στην έξοδο του ζεστού νερού χρήσης.

Με τον τρόπο αυτό επιτυγχάνουμε:

ομοιομορφία του ζεστού νερού χρήσης

παράταση της διάρκειας ζωής του συστήματος

λιγότερες θερμικές απώλειες καί

προστασία  των σωληνώσεων του νερού χρήσης απο υπερθέρμανση.

  • Βασικοί παράγοντες για τη σωστή απόδοση του ηλιακού συστήματος είναι ο προσανατολισμός και η σωστή κλίση. Η σωστή κατέυθυνση του ηλιακου συστήματος κυμαίνεται αναλόγως με το γεωγραφικο πλάτος της κάθε περιοχής. Για την περιοχή του νομού Αιτωλοακαρνανίας ειναι πιό ανατολικά απο το νότο.

  • Εάν ο θερμοσίφωνας πρέπει να τοποθετηθεί σε στέγη με γωνία κλίσης μικρότερη από 35º, θα πρέπει απαραίτητα να χρησιμοποιηθεί ειδική βάση ανθεκτική σε δυνατούς ανέμους και καταιγίδες, ανεβάζοντας την κλίση έως και 45º (διατίθεται από την Ηλιοθέρμ).

  • Εάν δεν μπορεί να αποφευχθεί η απόκλιση από το σωστό προσανατολισμό ή των 45º, θα πρέπει να αυξηθεί η απόδοση του συστήματος μέσω της αύξησης της συλλεκτικής επιφάνειας, κατόπιν εκτίμησης των συνθηκών.

  • Σε περιοχές όπου η πίεση παροχής νερού ξεπερνά τα 4bar είναι απαραίτητο να τοποθετηθεί μειωτής  πίεσης  και  διαστολικό,  ειδάλλως  δέν  καλύπτει  το  προϊόν  η  εγγύηση.

ΕΞΑΕΡΩΣΗ ΗΛΙΑΚΟΥ ΣΥΛΛΕΚΤΗ

Για τη σωστή λειτουργία του ηλιακού, ο εγκαταστάτης θα πρέπει να κάνει απαραιτήτως εξαέρωση των συλλεκτών, ειδάλλως δε θα λειτουργεί ο ηλιακός θερμοσίφωνας.



Η εξαέρωση επιτυγχάνεται ως εξής:

  • Εφόσον έχουμε τοποθετήσει το θερμοδοχείο και το συλλέκτη-ες στη βαση τους, συνδέουμε την μία μόνο πλαστική σωλήνα (επιστροφή-κρύο) μεταξύ μπόιλερ και συλλέκτη-ων και προσθέτουμε μόνο νερό από το άνω μέρος του θερμοδοχείου. Με τον τρόπο αυτό επιτυγχάνουμε οτι θα κατέβει το νερό διαμέσου του πλαστικού σωλήνα, γεμίζοντας ο συλλέκτης-ες με νερό, απο κάτω προς τα πάνω, διώχνοντας τον αέρα. Συνεχίζουμε να προσθέτουμε νερό έως ότου τρέξει αρκετό νερό από το άνω μέρος του συλλέκτη-ων.
  • Με αυτό τον τρόπο αποφέυγουμε τη συγκράτηση φυσαλίδων αέρος αλλά επιτυγχάνουμε και ψύξη των συλλεκτών αν έχει ηλιοφάνεια την ώρα της εγκατάστασης που είναι απαραίτητη.

Για καλύτερο αποτέλεσμα, ταρακουνάμε έντονα την πλαστική σωλήνα και ελαφρώς τον συλλέκτη αν τυχων εχει επικολληθει κάποια φυσαλίδα αέρος.

  • Στη συνέχεια συνδέουμε την δέυτερη πλαστική σωλήνα (πρός το θερμοδοχείο-ζεστό) και βάζουμε όλο το αντιψυκτικό υγρό που περιέχεται στη συσκευασία. Συνεχίζουμε με νερό βρύσης,
  • (δεν χρειαζεται απεσταγμένο) έως ότου γίνει η πλήρωση του κυκλώματος.
  •  Η εταιρεία δε φέρει καμία ευθύνη για το αποτέλεσμα μή ενδεδειγμένου τρόπου εγκατάστασης ή μή ορθής χρήσης εξαρτημάτων που χρησιμοποιήθηκαν για την εγκατάσταση των ηλιακών θερμοσιφώνων.

(εκτός της περίπτωσης που την εγκατάσταση την έχει αναλάβει αποκλειστικά η Ηλιοθέρμ).
